Dlaczego sam obwód działki nie wystarcza przy wytyczaniu ogrodzenia z paneli

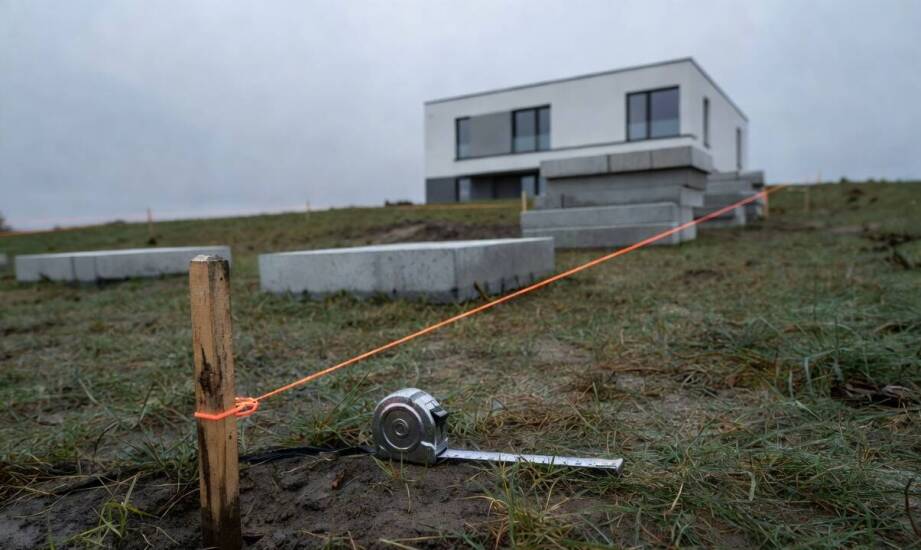

Właściciel działki mierzy obwód posesji i często zakłada, że wystarczy pomnożyć długość boków przez cenę za metr bieżący, by przygotować ostateczny plan zakupów. Surowy wymiar granicy rzadko jednak pokrywa się z modułową naturą systemów stalowych. W praktyce podczas wyznaczania miejsc na słupki w terenie okazuje się, że gotowe siatki nie pasują do naturalnych załamań linii, a narożniki wymuszają nieplanowane cięcia materiału. Przeniesienie wymiarów z papieru na rzeczywisty grunt wymaga uwzględnienia grubości samych słupków, niezbędnych luzów montażowych oraz naturalnych spadków. Dokładne rozplanowanie każdego odcinka zapobiega frustrującym niedopasowaniom i zdecydowanie ogranicza koszty związane z dokupywaniem brakujących elementów na zaawansowanym etapie prac. Prawidłowo przygotowany plan uwzględnia nie tylko same stalowe przęsła, ale także całą infrastrukturę wjazdową oraz specyfikę lokalnego podłoża.

Jak przeliczyć długość granicy na rzeczywisty układ przęseł?

W popularnych systemach szerokość pojedynczego panelu wynosi najczęściej 250 cm. Po uwzględnieniu grubości profilu stalowego oraz luzu potrzebnego na obejmy montażowe odległość między osiami słupków osiąga około 258 cm, choć ostateczny wymiar zależy od konkretnego rozwiązania i zaleceń danego producenta. Dzielenie całkowitej długości pojedynczego boku działki przez ten właśnie wskaźnik pozwala wstępnie oszacować liczbę potrzebnych przęseł. Wynik niemal zawsze ma wartość ułamkową, co oznacza bezwzględną konieczność docięcia ostatniego elementu przed narożnikiem. Wiedza o tym, jak rozmierzyć ogrodzenie panelowe, ułatwia symetryczne rozłożenie skrajnych segmentów na końcach linii. Zastosowanie dwóch krótszych paneli po obu stronach boku zamiast jednego mikroskopijnego odcinka na końcu poprawia estetykę, a konstrukcja nie traci sztywności na zbyt krótkich ścinkach.

Załamania linii wymuszają całkowicie odrębne liczenie każdego odcinka prostej. Słupek narożny pełni funkcję wspólnego punktu podparcia dla dwóch przecinających się płaszczyzn, dlatego jego umiejscowienie zaburza rytm standardowych odległości. Zbiorczy pomiar taśmą mierniczą dookoła posesji maskuje te subtelne różnice, ignorując geometrię kątów oraz stałe wymogi technologiczne zachowania odstępów. Korekta położenia słupka nośnego o zaledwie kilka centymetrów zmienia cały układ sił i może całkowicie uniemożliwić prawidłowe zapięcie standardowej obejmy zaciskowej. Przy skomplikowanym wielobocznym kształcie działki konieczne bywa rozrysowanie poszczególnych modułów z dokładnością do pojedynczego centymetra, co znacznie ułatwia przygotowanie precyzyjnego i bezbłędnego zestawienia materiałowego w hurtowni.

Wpływ terenu, podmurówki i bram na rozstaw elementów

Prefabrykowana podmurówka betonowa dodatkowo komplikuje proces wytyczania punktów podparcia. Jej standardowa długość waha się w przedziale 246–250 cm, jednak precyzyjne parametry montażowe zależą od wybranego systemu desek i specyfiki łączników. Obecność tego ciężkiego elementu pod spodem wymusza bardzo dokładne wyrównanie poziomu wykopu, ponieważ betonowe prefabrykaty nie tolerują naprężeń zginających ani bocznych odchyleń. Miejsce przeznaczone pod bramę wjazdową oraz furtkę wejściową należy bezwzględnie wyłączyć z głównego ciągu przęseł modułowych. Skrzydła generują duże obciążenia dynamiczne podczas otwierania i zamykania, dlatego ich grube słupki nośne wymagają całkowicie niezależnych, znacznie masywniejszych fundamentów z żelbetu. W codziennej praktyce montażowej spółki Profi-Bud na terenie Śląska rygorystycznie weryfikuje się planowane ułożenie wjazdów pod kątem lokalnych warunków glebowych i nośności gruntu.

Nierówny lub silnie gliniasty grunt wymusza odrębne podejście do kwestii fundamentowania w całym obwodzie. Na pochyłym terenie różnice wysokości narzucają kaskadowe układanie paneli, nazywane potocznie schodkowaniem. Taki specyficzny układ zmienia geometrię naciągów, a słupki wsporcze muszą być odpowiednio wyższe, by złapać górny rant obniżonego panelu. Z kolei bezpieczna głębokość posadowienia zależy od konkretnego rozwiązania i parametrów fizycznych ziemi, przy czym w Polsce strefa przemarzania gruntu wynosi od 0,8 do 1,4 metra. Posadowienie betonu powyżej tej kluczowej granicy w ciężkiej ziemi gliniastej naraża konstrukcję na działanie wysadzin mrozowych. Zamarzająca woda sukcesywnie wypycha płytki fundament do góry, co skutkuje trwałym odchyleniem osi pionowej. Zastosowanie profesjonalnego niwelatora optycznego ułatwia przypisanie precyzyjnych rzędnych wysokościowych do każdego planowanego dołka.

Przygotowanie rzetelnego szkicu z wyznaczonymi punktami podparcia wymaga dogłębnej analizy ukształtowania terenu oraz specyfikacji technicznej wybranego systemu. Weryfikacja takiego planu, a także upewnienie się co do przebiegu podziemnych instalacji na trasie wykopów, ogranicza ryzyko kosztownych przestojów w trakcie właściwych prac budowlanych. Kiedy wiadomo dokładnie, gdzie znajdą się elementy ruchome i w jaki sposób system stalowy pokona naturalne spadki terenu, proces zakupowy staje się w pełni świadomy. Przeniesienie głównego ciężaru pracy z poprawek fizycznych na wcześniejsze obliczenia zmniejsza zużycie zaprawy. Zdecydowanie zwiększa to szansę na zachowanie równej linii i pożądanej stabilności konstrukcji w zmiennych warunkach pogodowych.
